PlantUML war file 설치

그동안 UML을 그려야할 필요가 있을때 StarUML을 써왔는데, Windows만 지원하는 software라는 한계도 있고 해서 얼마 전 부터는 우연히 알게된 PlantUML을 사용하고 있다. 이 software는 마치 LaTex 처럼 text로 UML을 그리기 위한 description을 작성하면 이를 기반해서 UML을 그려준다. 문법도 그다지 어렵지 않고 직관적이어서 사용하기도 쉬운 편이다.

작성한 text를 UML로 그리기 위한 client program들은 여러가지 형태가 지원되는데 보다 자세한 목록은 여기에서  확인할 수 있다. 내가 그동안 사용하던 것은 Chrome extension이었는데 class diagram들이 조금씩 복잡해 지면서  여러개의 file로 쪼갤 필요가 있게 되니 ‘!include‘ directive를 사용할 수 없는 문제가 있었다. 아마도 Chrome이 보안 문제로 extension의 local file 간접 access하는 것을 막은게 아닐까 싶다. 그래서 servlet으로 설치하는 방법을 사용하기로 했다. 이전에 Opengrok을 설치한 적이 있으니 설치 환경은 ubuntu 12.04와 tomcat이 이미 설치된 상태 이다.

  • 필요한 package들의 설치

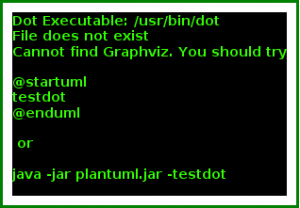

    : PlantUML servlet을 돌리려면 graphviz package가 필요한데 이것이 설치되어 있지 않으면 다음과 같은 오류가 발생한다. 그리고 war file을 쉽게 deploy하기 위해 tomcat-admin package를 설치했다.
    SC_plantuml_dot_file_not_exists_err
sudo apt-get install tomcat6-admin graphviz
  • PlantUML war file을 download 받기
    PlantUML download page에서 war file (Java J2EE WAR File)을 download 받는다.
  • Tomcat admin 설정
    : Tomcat admin으로 접속하려면 amdin 계정이 필요하니 만약 계정이 없다면 tomcat-users.xml file을 편집해서 계정을 추가해 준다. 이 파일에는 비밀번호를 평문으로 함께 기록해야 하기는 하지만, root와 tomcat외에는 read permission이 없으므로 다른 계정에 의해 이 파일이 읽히지는 않는다. 계정을 추가해준 이후에는 tomcat server를 재실행한다.

    sudo vi /var/lib/tomcat6/conf/tomcat-users.xml
 <!--
 NOTE: By default, no user is included in the "manager-gui" role required
 to operate the "/manager/html" web application. If you wish to use this a pp,
 you must define such a user - the username and password are arbitrary.
 -->
 <!--
 NOTE: The sample user and role entries below are wrapped in a comment
 and thus are ignored when reading this file. Do not forget to remove
 <!.. ..> that surrounds them.
 -->
 <role rolename="admin"/>
 <user username="admin" password="ADMIN_PASSWORD" roles="admin,manager,manager-gui"/>
 </tomcat-users>
  • Tomcat admin page로 부터 deploy: 모든 준비가 되었으니 tomcat admin page (http://SERVER:8080/manager/html) 에서 war file을 선택하고 deploy한다.
  • Service page 접속
    : Web browser에서 service page (http://SERVER:8080/plantuml)로 접속한다.
